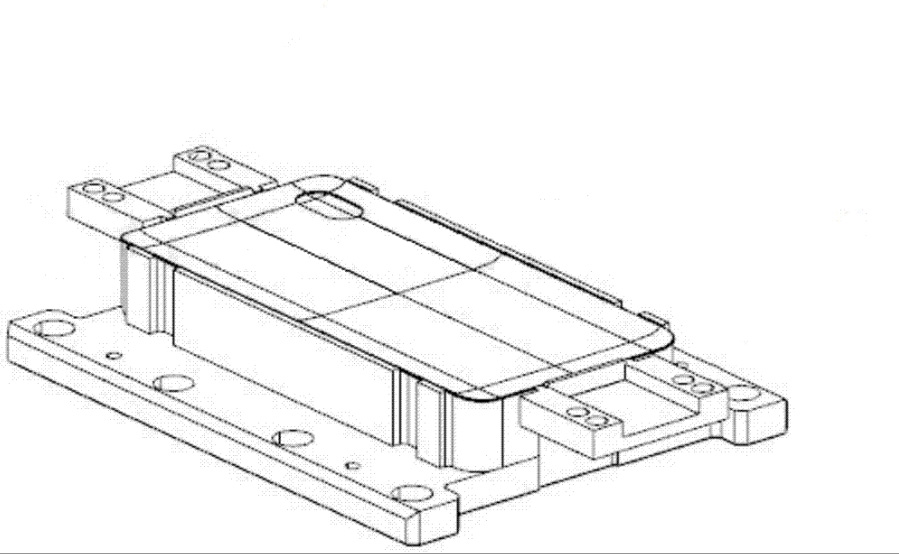

自动贴合天线治具承担 FPC 天线、LDS 天线与金属弹片天线的微米级贴合。它的能力由吸附定位、折弯执行、压合与气路四个模块决定，最终落到各应用领域的节拍与良率上。
一、核心技术原理
动态吸附定位机制：通过负压气室与蜂窝状吸附孔阵列生成定向负压场，实现天线基材的微米级固定（位移量 ≤5μm）。手机 FPC 天线定位采用分区吸附技术，第一部位固定精度达 ±0.02mm
多轴协同折弯技术：伸缩气缸驱动仿形压块，实现天线三维空间折弯（如落差面/转角贴合）
二、系统模块分解
| 核心组件 | 功能创新 | 技术指标 |
|---|---|---|
| 负压吸附系统 | 多通道独立控制，适配不同材质天线 | 吸附力 0.1–0.5MPa 可调 |
| 折弯执行机构 | 伺服电机 + 滚珠丝杠驱动 | 运动重复精度 ±0.01mm，折弯速度 ≥15次/分钟 |
| 定位压合模块 | 硅胶缓冲压块配合光学对位传感器 | 压合压力精度 ±0.5g |
| 智能气路系统 | 电磁阀组实现吸附/释放毫秒级切换 | 响应时间 ≤50ms |
三、应用价值
效率跃升：自动化流程将手机天线贴合节拍压缩至 6 秒/件（较人工提速 5 倍）
精度突破：5G 毫米波天线对位精度 ±0.03mm，信号损耗降低 40%
良率保障：压合压力实时反馈系统杜绝微裂纹，金属弹片天线良率达 99.2%
四、行业适配方案
| 应用领域 | 技术方案 | 典型案例 |
|---|---|---|
| 智能终端 | 柔性吸附平台 + 激光对位 | 折叠屏手机 LCP 天线曲面贴合 |
| 汽车电子 | 耐高温吸盘（-40℃~125℃） | 车载 V2X 天线抗震装配 |
| 微型设备 | 显微视觉辅助定位 | TWS 耳机 NFC 线圈精准贴装 |
三个领域对治具的要求并不相同：智能终端要曲面贴合与节拍，汽车电子要耐温抗震，微型设备要解决毫米级元件的取放。按上表对照即可定位需要的模块组合。
