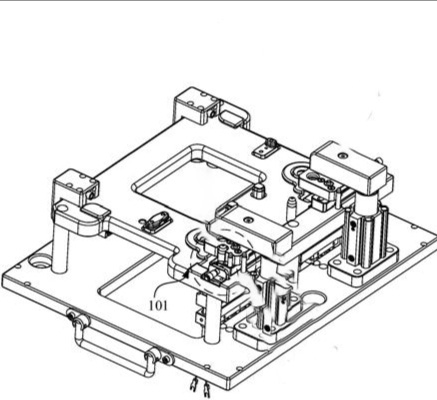

自动贴合天线治具：精密装配的核心技术解析
一、本质功能与技术定位
自动贴合天线治具是电子制造领域的高精度执行系统，专用于FPC柔性天线、LDS激光成型天线及金属弹片天线在电子设备中的微米级装配。其核心价值在于解决5G毫米波天线等精密元件对位需求（公差≤±0.05mm），通过自动化流程将人工贴合效率提升300%（达5-10秒/件），良率控制在99.5%以上。
二、系统架构与运行逻辑
1. 智能定位系统
双重定位机制：
机械粗定位（±0.1mm）：定位销孔配合防呆设计2
视觉精校准（±0.02mm）：500万像素CCD捕捉特征点，动态补偿路径偏移67
2. 自适应压合模块
| 技术要素 | 实现方式 | 应用场景 |
|---|---|---|
| 压力控制 | 伺服电机 + 薄膜压力传感器（±0.01MPa） | FPC 天线防损伤 |
| 仿形压头 | 硅胶曲面压头 / 镀镍金属压头 | 手机弧形中框贴合 |
| 运动轨迹 | 六轴机械臂空间定位 | LDS 三维曲面装配 |
三、突破性技术特征
1. 动态折弯技术，伸缩气缸驱动多向压块，实现天线在纵向/周向的同步折弯，消除曲面贴合褶皱（专利号CN115986368A）。
2. 跨平台兼容设计
模块化压头库：10秒快速切换不同型号适配器；
参数记忆系统：存储≥200组工艺配方（压力/路径/速度）；
3. 智能防错机制
压力曲线实时监控：自动中断异常压合（偏移＞0.1mm或压力超限15%）；
物料ID绑定：RFID关联产品型号与工艺参数；
四、行业应用深化
1. 消费电子领域
手机毫米波天线：视觉对位精度±0.02mm，满足28GHz频段需求；
TWS耳机：微型NFC线圈无痕贴装（最小单元5×5mm）；
2. 特种场景突破
| 领域 | 技术方案 | 性能指标 |
|---|---|---|
| 汽车电子 | 耐高温硅胶压头（-40℃~125℃） | 振动工况贴合强度≥15N/mm² |
| 医疗设备 | 生物兼容性吸附头 | 菌落总数≤100CFU/cm² |
