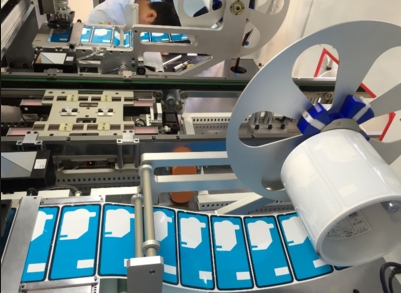

高精度视觉定位手机辅料全自动贴装机关键技术解析

视觉定位技术

‌亚像素级成像系统‌：采用500万像素级工业相机搭配环形偏振光源，分辨率达0.5μm/pixel，精准识别透明/高反光材料表面特征（如UTG玻璃边缘、微孔结构），定位偏差≤±0.05mm25。

‌智能图像处理算法‌：集成深度强化学习(DRL)模型，实时预测材料热变形趋势并自动补偿±3μm级误差，有效应对35℃车间环境下的工艺波动。

‌动态定位校正‌：多轴运动控制与视觉反馈联动，在0.01秒内完成偏移补偿，折叠屏铰链区泡棉贴装良率提升至99.2%。

运动控制技术

‌纳米级驱动系统‌：直线电机+压电陶瓷驱动器实现多轴(X/Y/Z/θ)纳米级位移控制，重复定位精度±0.01mm。

‌自适应力控技术‌：集成力矩传感器实时调节贴装压力(50-500g)，防止OLED屏保膜压伤，良率提升15%。

‌多轴协同优化‌：基于路径规划算法优化运动轨迹，异形件贴装周期缩短至0.8秒/点。

供料技术

‌柔性供料系统‌：磁吸式模块兼容卷料/片料/散料，换型时间<3分钟，支持15×10mm至150×200mm全尺寸辅料。

‌智能料带管理‌：自动张力控制+RFID料盘识别，实现50组工艺配方一键切换，混线生产设备利用率达82%。

控制系统技术

‌边缘计算中枢‌：工业计算机搭载AI推理芯片，实时处理12MP图像数据，贴装决策延迟<10ms。

‌人机协同界面‌：可视化操作平台集成3D仿真系统，新员工30分钟掌握复杂程序编写。

‌工业互联网融合‌：原生支持OPC UA协议，实现MES系统毫秒级数据交互，生产异常响应速度提升90%。

‌技术验证案例‌：某头部厂商采用本方案后，摄像头防尘膜贴装精度达±0.03mm，新品转产周期从2周压缩至3天，年度返工成本降低2.4亿元。

关键技术演进趋势

技术方向 当前水平 2025年突破目标

‌视觉定位‌ ±0.05mm 亚微米级(±0.8μm)

‌运动控制‌ 0.8秒/点 0.3秒/点

‌智能供料‌ 3分钟换型 无间断自动切换

‌系统集成‌ 单机自动化 数字孪生全链路管控
