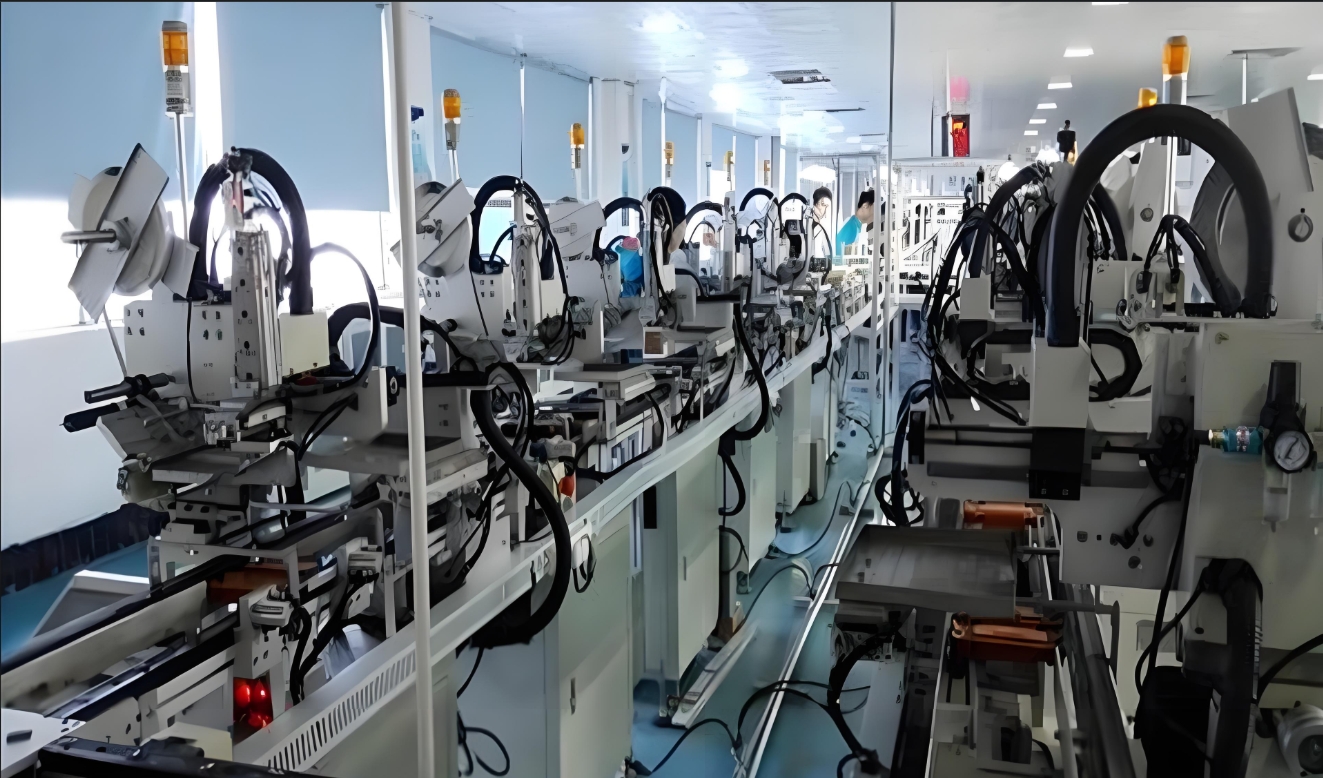

手机辅料贴装设备模块化技术方案升级版

 模块化架构创新

基础平台：采用航空铝一体化机架（2160×1500mm），集成多轴直线电机驱动系统，负载能力提升至5KG

功能模块：

供料模块：兼容振动盘/载带/Tray盘，换型时间≤5分钟

视觉模块：双CCD相机系统（定位精度±0.05mm）+AI动态补偿算法

贴装头：6吸嘴矩阵设计，支持50-500g压力无极调节

2. 柔性适配增强

尺寸兼容：通过可调夹具实现4-7.8英寸全尺寸覆盖（含折叠屏）

材料处理：

超薄材料：UTG玻璃（30μm）贴装良率≥99.5%

异形件：柔性振动盘实现96%上料合格率

3. 智能系统升级

快速换型：

RFID自动识别机型，调用预存50+工艺配方

激光干涉仪自动校准，换线时间<3分钟

过程控制：

在线AOI检测+压力传感闭环反馈

MES系统对接实现全流程追溯

效益提升验证：指标传统设备本方案数据来源设备利用率45%82%↑某品牌实测换型时间25分钟2.8分钟↓行业报告新品导入周期2周3天↓案例数据

典型应用案例

折叠屏产线：实现UTG玻璃与铰链区域缓冲泡棉同步贴装，良率提升至99.2%

多机型混产：单日完成6款机型切换，设备投资减少40%

微型元件封装：0.8×0.8mm耳机电池绝缘膜贴装，节拍1.2秒/片
