BOLYFA 手机中框水密性检测治具

核心功能

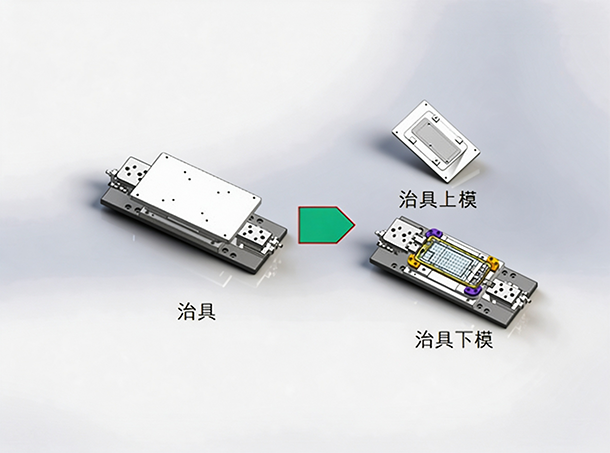

治具主体为多层压合架构，由上压板、固定板、产品支撑板与密封板组成：中框放置在支撑板的容置区域，密封圈将检测区域与非检测区域分隔，压合装置把密封圈压紧后形成封闭空间，保证测试压力只作用于目标部位，不会向非检测区域泄漏。

检测介质可选气压或真水：气密方式通过正压、负压或压差法充气抽气，监测泄漏量判断密封性能；真水方式以水为介质加压后观察渗水情况或测量泄漏数值。典型流程为充气 30～50kPa 约 5 秒、稳压 5 秒、测试 5 秒，按预设泄漏阈值（如 ≤100Pa/s）自动判定结果。

治具的作用

手机中框上防水透声膜、充电口、扬声器等部位的密封状态，直接决定整机能否通过防水测试，而这些部位的微小泄漏难以凭外观发现。检测治具通过密封圈把目标区域隔离开，将泄漏转化为压力变化或渗水信号，让每一台中框的密封品质都有明确的量化结论。

治具同时解决了传统检测方式的效率与成本问题。泡水检测耗时长、还需要烘干，且无法精确量化；治具方案单次检测周期约 21 秒，每小时可完成约 170 件中框检测，无需氦气与烘干工序，配合 PLC 与伺服驱动保证检测的精度与重复性，支持定制模具适配不同机型并接入 MES 管理数据。

规格选型

治具按中框结构定制多层压合模具与密封圈布局，检测介质可选气压（正压/负压/压差）或真水方式；典型参数为充气压力 30～50kPa、泄漏判定阈值 ≤100Pa/s、检测节拍约 21 秒/件。选型时可结合中框型号、防水等级要求与产线节拍提出需求，由保利发提供治具与检测仪的配套方案。

应用领域

手机中框水密性检测治具覆盖生产与维修两大场景。生产环节用于防水透声膜、充电口、扬声器等关键部件的密封性能检测，保障整机防水达标；维修环节为手机维修后的防水性能复检提供支持，确认密封恢复效果；定制模具亦可延伸至其他对密封性有要求的结构件检测。
