BOLYFA 手机摄像头模组辅料贴装线

核心功能

生产线围绕摄像头模组辅料的贴装要求配置功能。模组载具进入线体后，视觉系统先对模组与辅料进行精准对位；点胶工位按设定的胶量与路径完成点胶，贴装工位随后将滤光片、支架、胶圈等辅料精准放置到位，固化工位使胶层达到粘接强度，各工序按节拍自动衔接。

在线检测系统实时监视贴装质量，偏位、缺胶、气泡等不良被及时识别并自动剔除，避免流入下料工序；贴装参数、设备状态与质量数据全程记录，为产品追溯与工艺分析提供依据。

系统组成

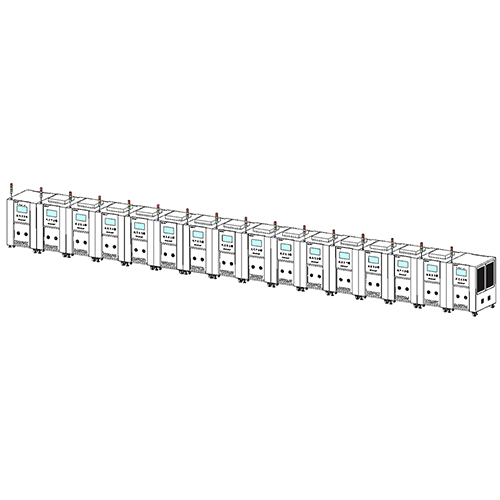

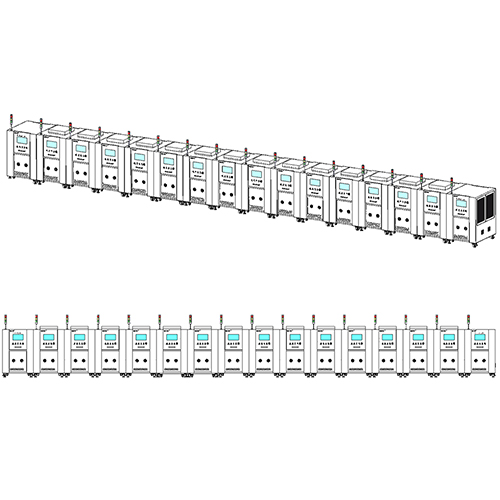

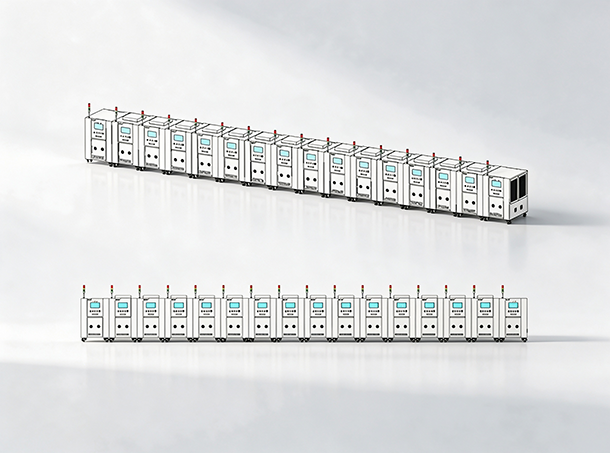

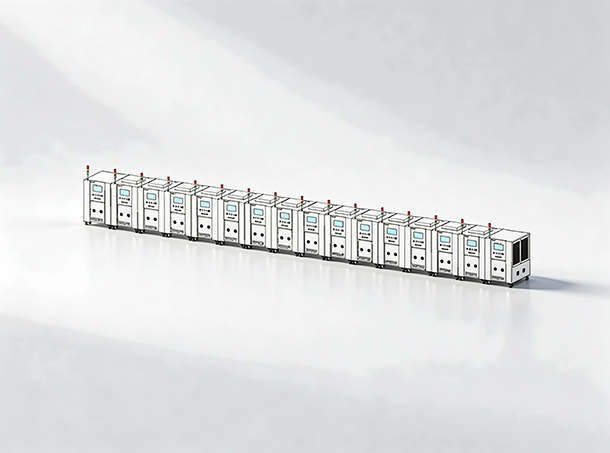

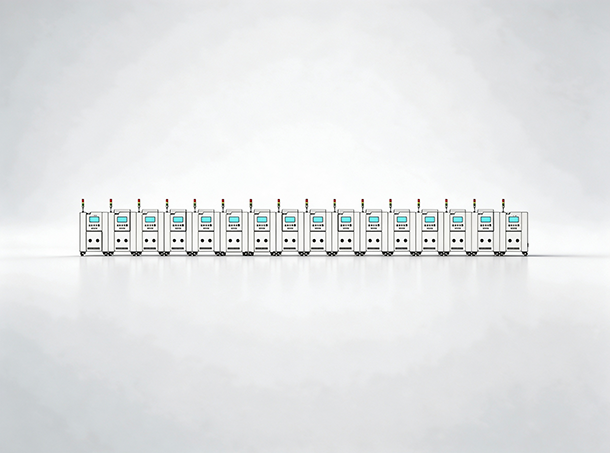

整线由模组上料单元、视觉对位系统、精密点胶工位、高精度贴装工位、固化单元、在线检测系统、下料分选单元与控制系统构成。视觉对位系统采用高分辨率工业相机，配合图像处理算法识别模组与辅料的细微偏差；点胶与贴装工位采用高精度运动平台驱动，保证微小辅料的放置精度。

关键运动与传动部件选用国际品牌产品，机身结构经过稳定性设计，保障设备长时间连续运行的精度保持；控制系统支持与 MES 系统对接，实现排产、监控与质量追溯的数字化管理。

工作流程

开机后确认胶水状态与料盘余量，调用对应模组的贴装程序开始生产。模组经上料单元进入线体，视觉对位完成后依次经过点胶、贴装与固化工位：点胶工位按设定胶量与路径施胶，贴装工位将辅料放置到位，固化单元使胶层固化达到粘接强度。

在线检测对每一件模组的贴装结果进行检查，合格品自动下料，不良品被剔除并标记。切换模组型号时调用对应程序并更换载具即可，支持不同尺寸与规格模组的快速切换；批量生产前建议先试贴确认胶量与贴装位置，再进入连续作业。

核心优势

摄像头模组的辅料贴装精度直接影响成像光轴与密封可靠性，本产线以视觉对位+高精度运动平台将贴装精度控制在 ±0.02mm，满足模组级微小辅料的放置要求；点胶、贴装、固化、检测多工序集成，减少了模组周转带来的污染与磕碰风险，也缩短了生产周期。

产线支持多种型号模组快速切换，载具与程序按产品定制，一套产线即可覆盖不同项目的生产需求；关键部件选用国际品牌并经过稳定性验证，故障率低、维护简便，帮助用户在大量交付中保持稳定的良率水平。

技术参数

应用领域

摄像头模组是智能终端的核心部件，本产线覆盖其辅料贴装的关键工序。智能手机的多摄模组量产是主要应用场景；车载摄像头对温湿度密封与振动可靠性要求高，胶圈与支架的贴合质量直接影响行车安全；安防监控摄像头强调长期稳定成像，医疗内窥镜等影像设备则以微小模组为主。产线化的精密贴装为不同领域摄像头模组的批量交付提供了统一的质量保障。

售后服务

保利发提供模组贴装工艺评估与产线选型咨询，可按模组结构、辅料种类与节拍要求提供整线配置方案；设备到厂后安排安装调试、操作培训与日常维护指导，并持续供应备件与维修支持。如有选型或工艺方面的疑问，欢迎联系保利发获取技术支持。
